| 品牌：明宇 | 材质：铸钢 | 型号：Y43X |
| 连接形式：法兰 | 适用介质：水 | 公称通径：DN50-DN300 |
| 结构形式：比例式 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：水力控制 |
| 零部件及配件：配件 | 形态：蝶式 | 类型(通道位置)：直动式 |
| 规格：DN50-DN300 |

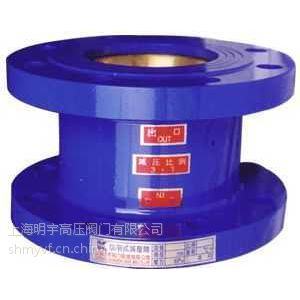

Y43X固定比例式减压阀
一、Y43X固定比例式减压阀概述
我公司生产的比例式减压阀，外形美观、质量可靠，比例准确，工作平稳，既减动压也减静压。比例式减压阀利用阀内浮动活塞两端不同截面积造成的压力差改变阀后压力，目口在管路中有压力的情况下，活塞两端的面积差构成了阀前与阀后的压力差。我公司减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据用户的要求设计特殊比例的减压阀。
二、Y43X固定比例式减压阀主要技术参数
| 适用介质 | 水、气体 | |||
| 适用温度 | ≤90℃ | |||
| 压力误差 | ≤8％ | |||
| 最小开启压力 | 2∶1 | 0.2MPa | ||
| 3∶1 | 0.3MPa | |||
| 连接形式 | 法兰、内螺纹 | |||
| 主要零件材料 | 阀体 | 锡青铜 | 不锈钢 | 铸铁 |
| 内件 | 锡青铜 | 不锈钢 | 锡青铜或不锈钢 | |
三、Y43X固定比例式减压阀主要外形尺寸（法兰连接尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4213.5-84标准）
| 公称通径DN（mm） | A | D3 |
| 25 | 232 | 115/125 |
| 32 | 246 | 140/150 |
| 40 | 256 | 150/155 |
| 50 | 270 | 165/175 |
| 65 | 306 | 185/200 |
| 80 | 320 | 210/230 |
| 100 | 340 | 240/265 |
| 125 | 400 | 275/300 |
| 150 | 429 | 310/350 |
| 200 | 358 | 355/400 |
| 型号 | 公称压力 | 公称通径DN（mm） | L |
YB43X-10T （B型） | 1.0 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 | ||
YB43X-16T （B型） | 1.6 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 |
| 公称通径DN（mm） | 尺寸（mm） | ||
| C | L | D | |
| 15 | 1/2" | 80 | 50 |
| 20 | 3/4" | 80 | 50 |
| 25 | 1" | 90 | 54 |
| 32 | 1 1/4" | 100 | 60 |
| 40 | 1 1/2" | 110 | 68 |
| 50 | 2" | 120 | 80 |
订货须知：
一、①比例式减压阀产品名称与型号②比例式减压阀口径③比例式减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明宇阀门的比例式减压阀型号，请按比例式减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明宇阀门专家为您审核把关。
